PINISERT 2100

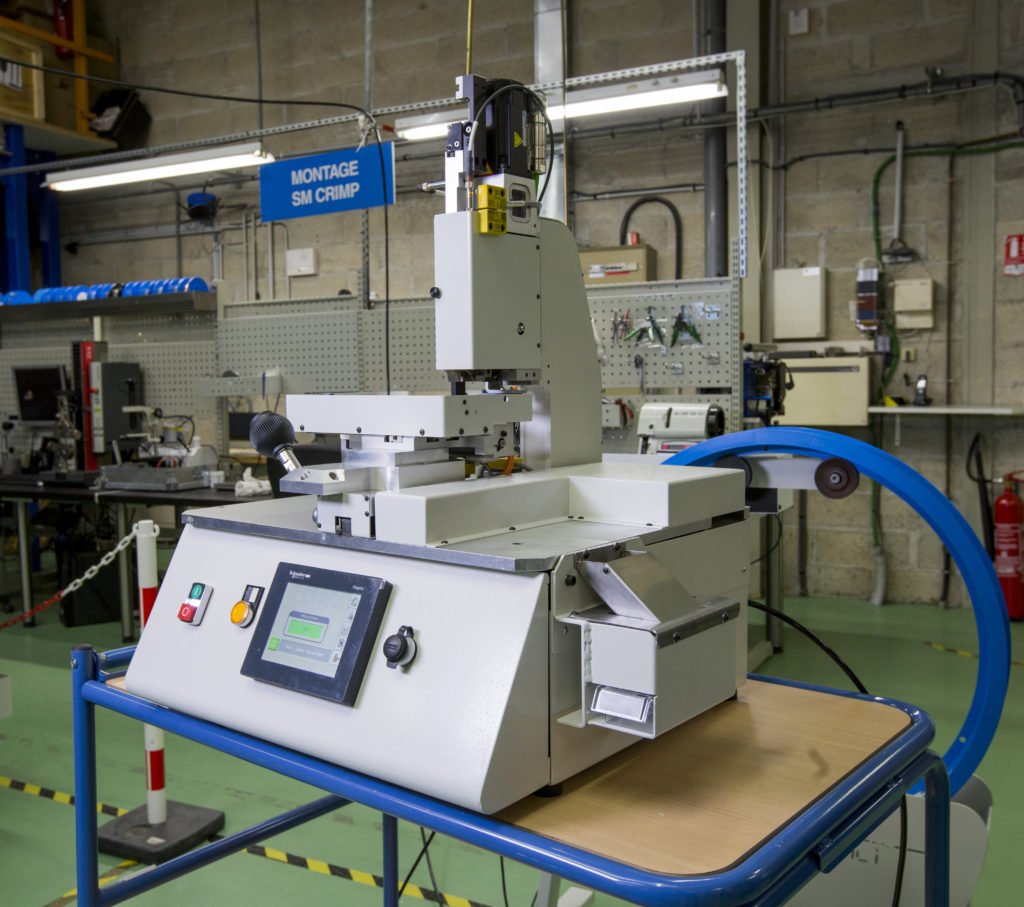

Pininsert 2100 je pneumatický nebo servo-motorový stroj na stolní montáž pro poloautomatické vkládání pinů do různých elektrických součástí. Byl navržen jako samostatný nebo inline stroj pro malé a střední objemy výroby (až 3 600 pinů za hodinu).
Komponenty jsou umístěny na ručně nastavitelném pracovním stole. Operátor jej přemístí do pracovní zóny, kde jsou piny vkládány pin za pinem v automatickém (volitelné) nebo v ručním režimu. Stůl může být na přání motorizován.

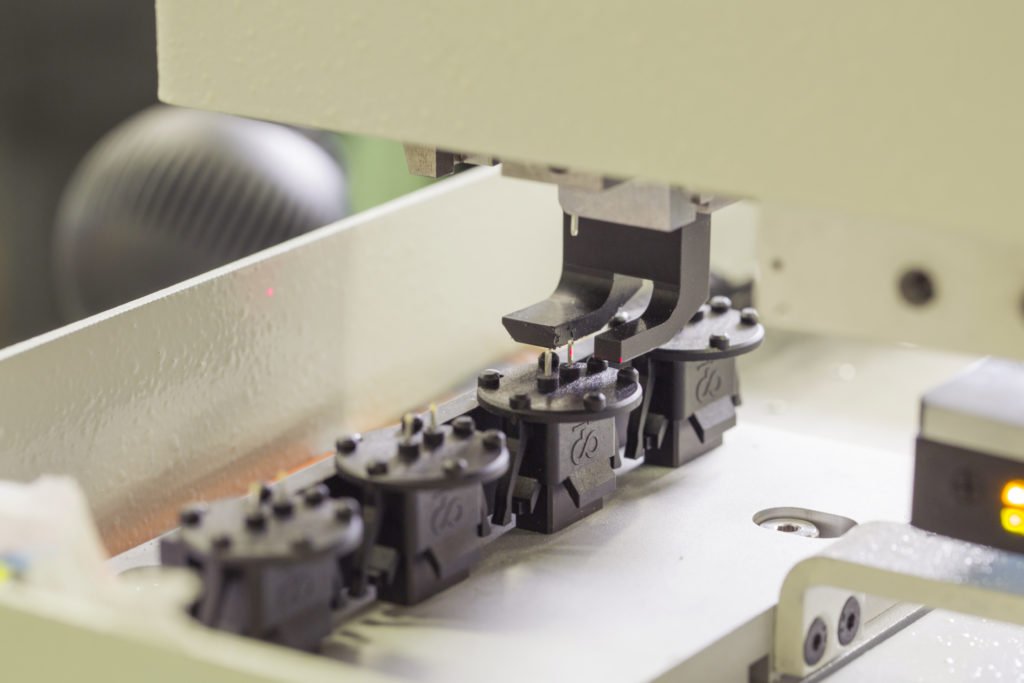

Výměnná vkládací hlava umožňuje výrobu různých aplikací na jednom stroji.
Kamera a kontrola laserem zajišťují správné umístění komponent a pinů.
Dokumenty ke stažení
Technické parametry
Název | Hodnota |
---|---|
Napájení | 230 V + stlačený vzduch 6 bar |
Rozměry | 400 x 400 x 700 mm |
Váha | 40 kg |
