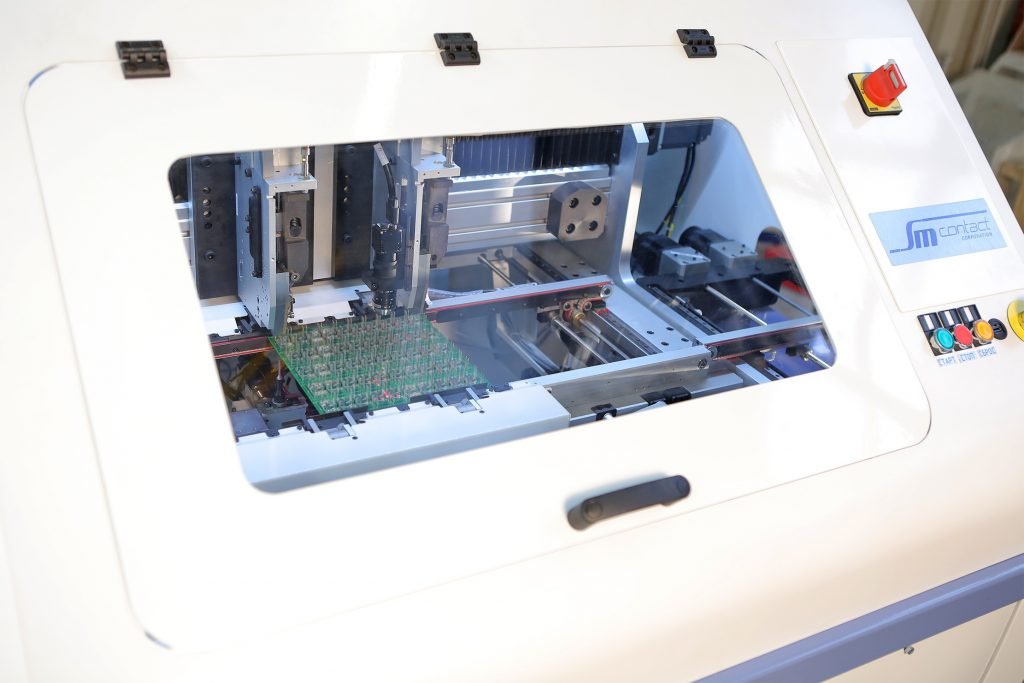

PININSERT 2200 CV

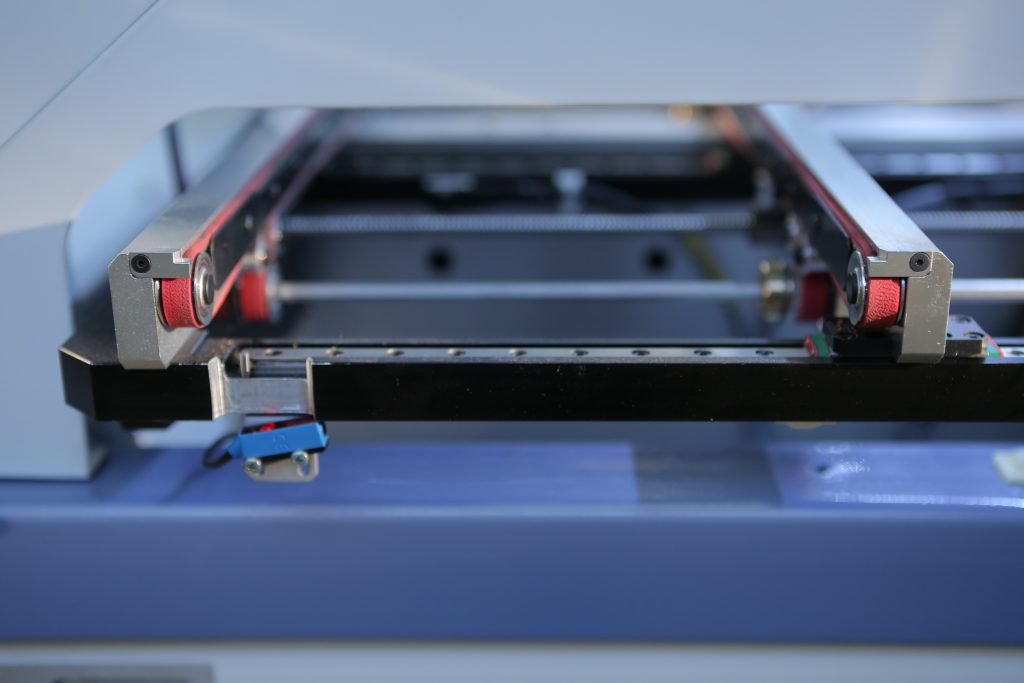

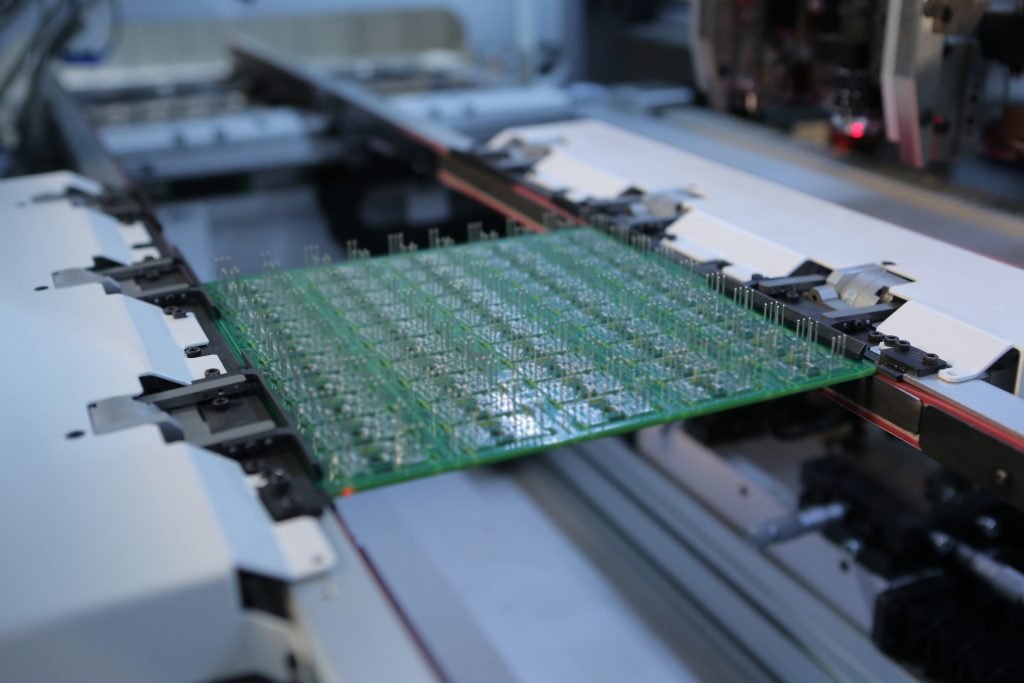

Pininsert 2200 CV (Conveyor Version - s dopravníkem) je vybaven kompatibilním pásovým dopravníkem, který odpovídá IPC a SMEMA předpisům, a který umožňuje integraci zařízení do výrobní linky desek plošných spojů.

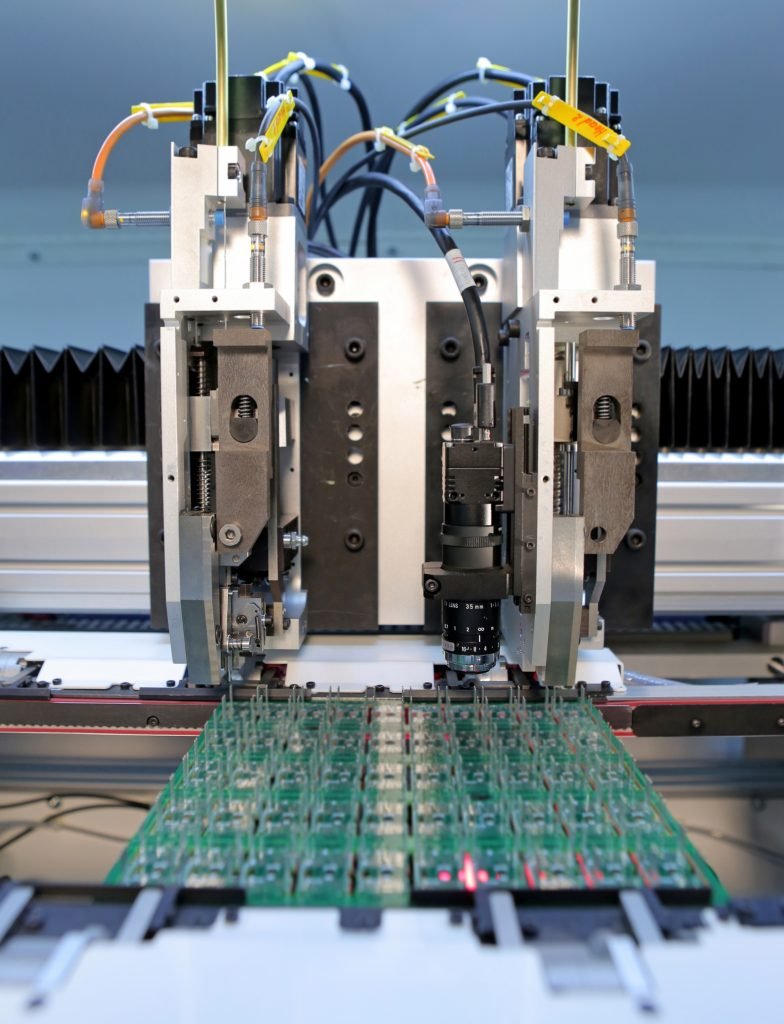

Lze jej vyrobit také s dvojitou hlavou (DH), které umožňují vložit piny různých rozměrů v rámci cyklu bez opětovného nastavení a výměny pinovací hlavy.
Dokumenty ke stažení
Technické parametry
Název | Hodnota |
---|---|
Napájení | 230 V |
Rozměry | 1860 x 1730 x 1670 mm |
Tlakový vzduch | 6 bar |
Délka cyklu | 500 ms/pin |
Hmotnost | 1500 kg |
Maximální délka pinu (standardní verze) | 25 mm |
Maximální délka pinu (prodloužená verze) | 60 mm |
Max průměr pinu | 1,5 mm x 1,5 mm |
Čas pro výměnu hlavy | 10 min. |
