Krimpování
Co je technika krimpování?
Technika krimpování slouží ke spojování elektrických vodičů, přičemž se vodič vloží do svorky (kolíku, dutinky), která je pak deformována při vysokém tlaku, čímž dochází k tváření za studena. Plocha průřezu se zmenší a odstraní se tak prakticky všechna prázdná místa v kontaktu, ve kterých se lisovaný vodič nachází. Mechanická pevnost a spolehlivá elektrická spojitost jsou zaručeny. V případě ukončování vodičů v kontaktech se poslední dobou dává přednost lisování před pájením (letováním), a to z toho důvodu, že se změnily podmínky, kterým jsou elektrické konektory v současné době vystaveny.
| Bentley - Bentayga | Rozpad kabelových svazků v Bentley - Bentayga |
 |  |
Druhy krimpu
| C crimp | O crimp | Oval (confined) crimp | Mandrel crimp-narrow (indented) | Square crimp | Trapezoidal crimp front |
| D crimp | W crimp | Four-Mandrel crimp | Hexagonal crimp | Trapezoidal crimp | Tyco crimp |
| F crimp (a.k.a. B crimp) | Overlap/OVL crimp | Mandrel (crescent) crimp | Mandrel (indent) crimp | Trapezoidal indent crimp | Western crimp |
Nejčastější vady krimpu

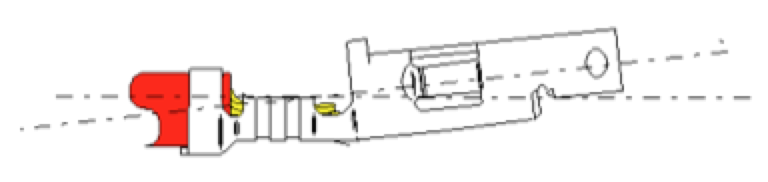

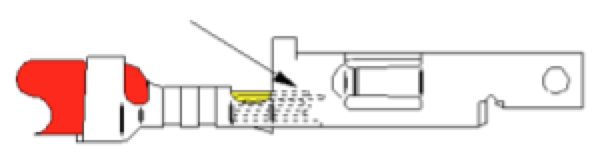

| Výška krimpu je příliš nízká | Výška krimpu je příliš vysoká | Krimp izolace je příliš nízký | Krimp izolace je příliš vysoký | Některá vlákna nejsou zalisována | Krátká délka odizolování | Izolace zasahuje do krimpu vodiče, vodič zasahuje do prosotoru kontaktu | "Banánový" efekt |
 |  |  |  |  |  |  |  |
Co vše lze krimpovat?
Krimpovat lze jakékoliv vodiče s různými druhy kontaktů

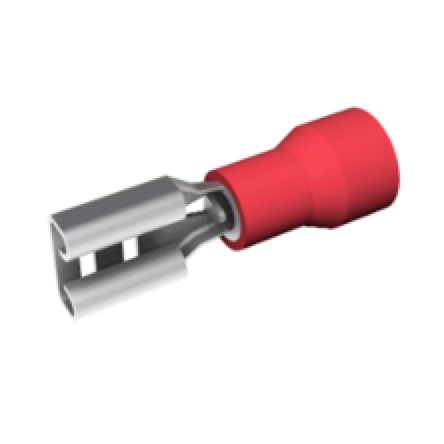

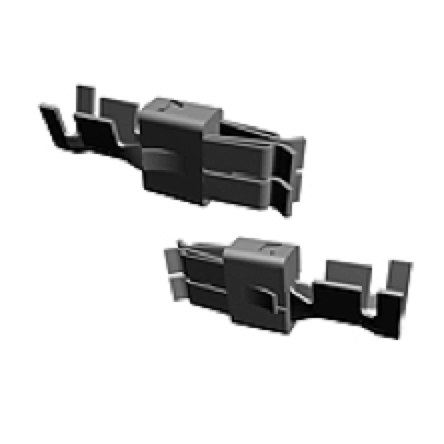

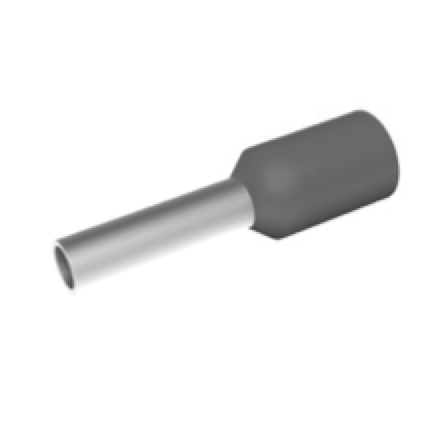

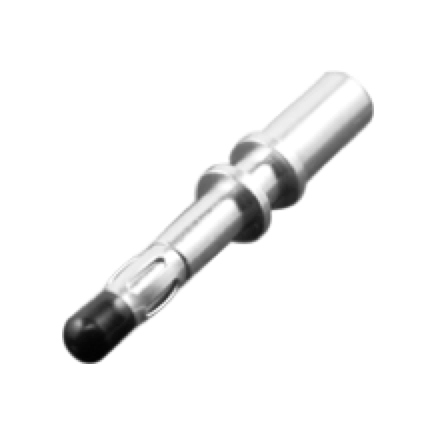

| Dutinky | Fastony | Oka | Kontakty | Soustružené kontakty | Kabelové spojky - splice |
 |  |  |  |  |  |
Jaké technologie používáme pro krimpování?
| Ruční nářadí | Krimpovací lisy | Krimpovací centra - Striper-Crimper |
| Ruční nástroje jsou k dostání pro téměř každý druh krimpovaného kontaktu. Často jsou navrženy jako výměnné nástroje s možností výměny nejrůznějších zamačkávacích čelistí s jednou nebo více krimpovacími dutinkami. Při pečlivé práci lze dosáhnout u krimpování stejné kvality jako při strojním zpracování. | Krimpovací nástroje a přípravky jsou používány zvláště při krimpování vysokých průřezů vodičů, které mají být stlačeny. Zde už nestačí síla pneumatických, elektropneumatických a elektrických strojů. Tyto nástroje se uplatňují zvláště v oblasti silnoproudu, a to při montáži "na místě". | Slovo strip pochází rovněž z angličtiny. Stripovat znamená odizolovat. Tato kombinace nástrojů spojuje v sobě odizolovací jednotku a krimpovací nástroj. Přednosti tohoto nástroje jsou díky dosažené úspoře jednoho kompletního pracovního kroku natolik vysoké, že by používání nástroje typu Stripper-Crimper mělo být co nejvíce rozšířeno. Pokud je to možné a účelné, používají se i při hromadné výrobě. |
Jake Normy se používají?
| PSA | VW 6330 | USCAR-21 | TDK EPCOS | BOSCH |
| - předpis obsahuje informace o krimpování “otevřených” kontaktů, nedá se aplikovat na jiné typy konektorů | - lze použít pouze měděné vodiče - upravuje krimpování pouze jednoho vodiče - nelze použít plné, hliníkové nebo ploché vodiče a kabely | - předpis je určen pouze pro měděné vodiče pro automotiv - ostatní typy vodičů nejsou nijak řešeny | - lze použít pouze měděné vodiče - upravuje krimpování jednoho vodiče - nelze použít plné, hliníkové nebo ploché vodiče a kabely | - specifikuje podmínky spojení vodič - kontakt, ve většině případů “B” krimp |
Máte zájem o podrobnější výklad k technologii krimpování? Neváhejte nás kontaktovat nebo se přihlaste na naše školení.
| Prezenční školení | E-learning - on-line školení |
| školení provádíme u zákazníka popř. v našich prostorech. | e-learningové školení můžete provést kdykoliv a na jakémkoliv počítači. Stačí se přihlásit a studovat. Jako potvrzení o úspěšném proškolení si provedete on-line test |
