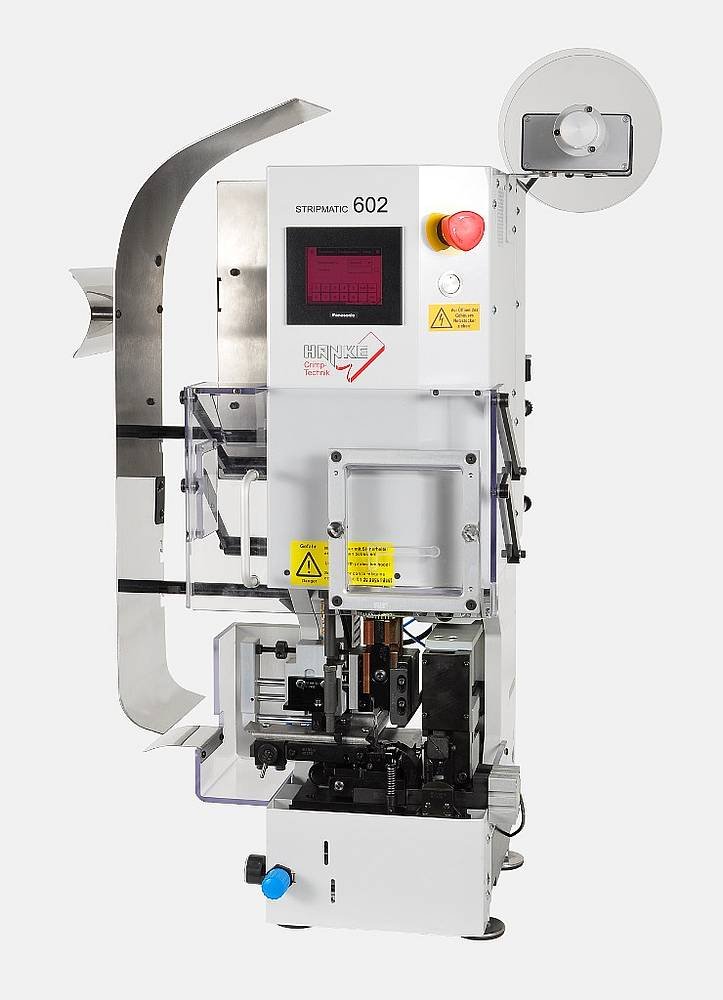

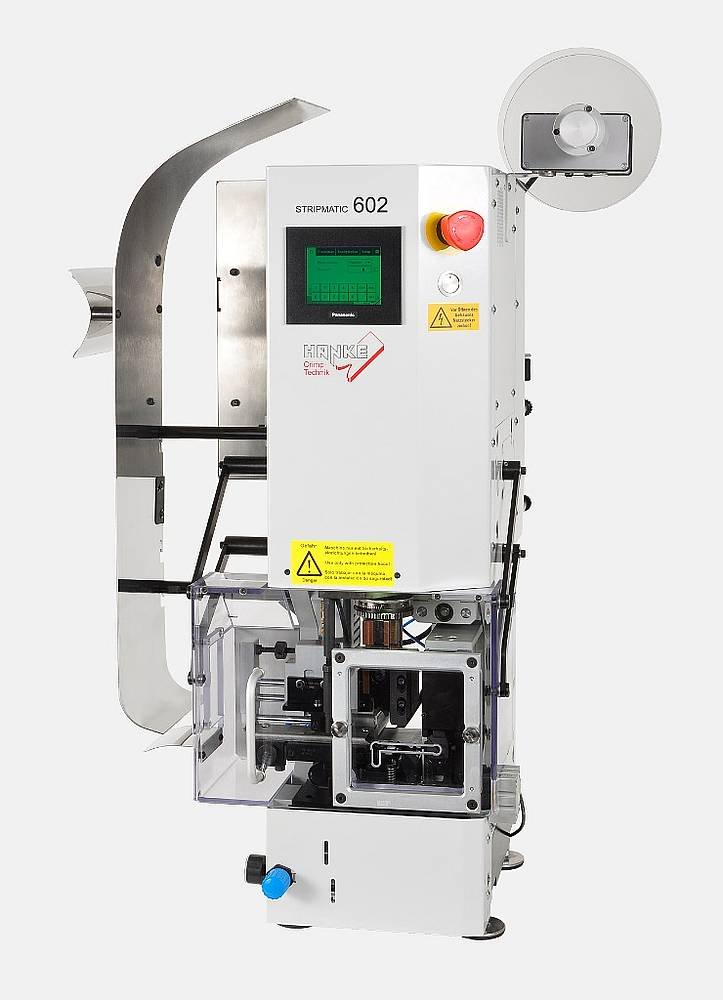

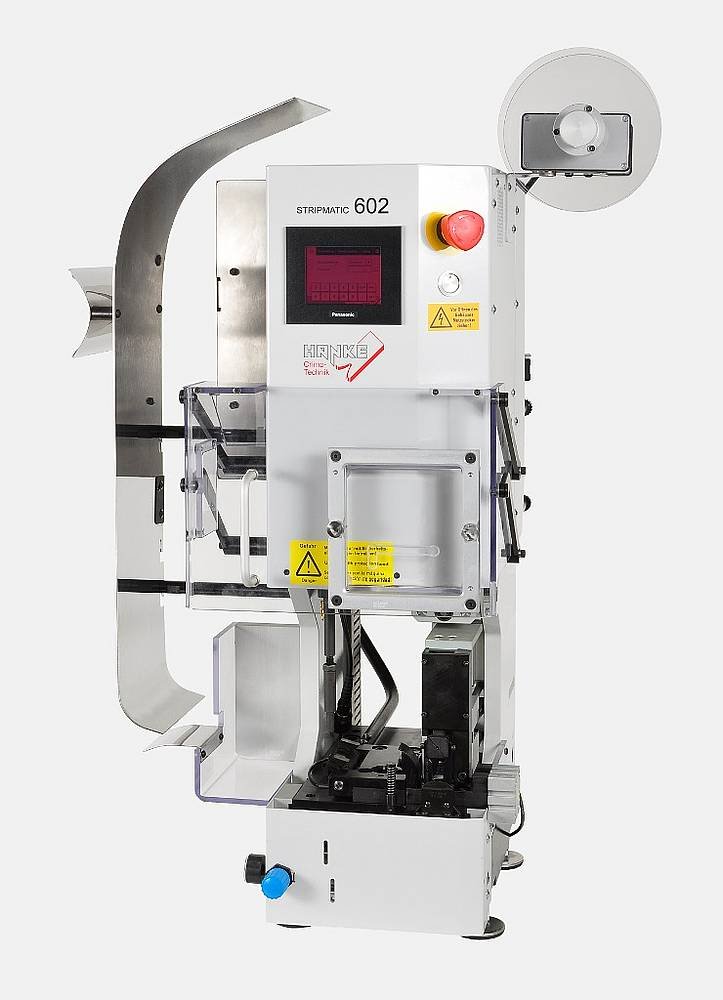

STRIPMATIC 602
Programovatelný stripper-krimper s numericky kontrolovanou odizolovací jednotou pro precizní odizolování vodičů a spojení bočních nebo koncových kontaktů.

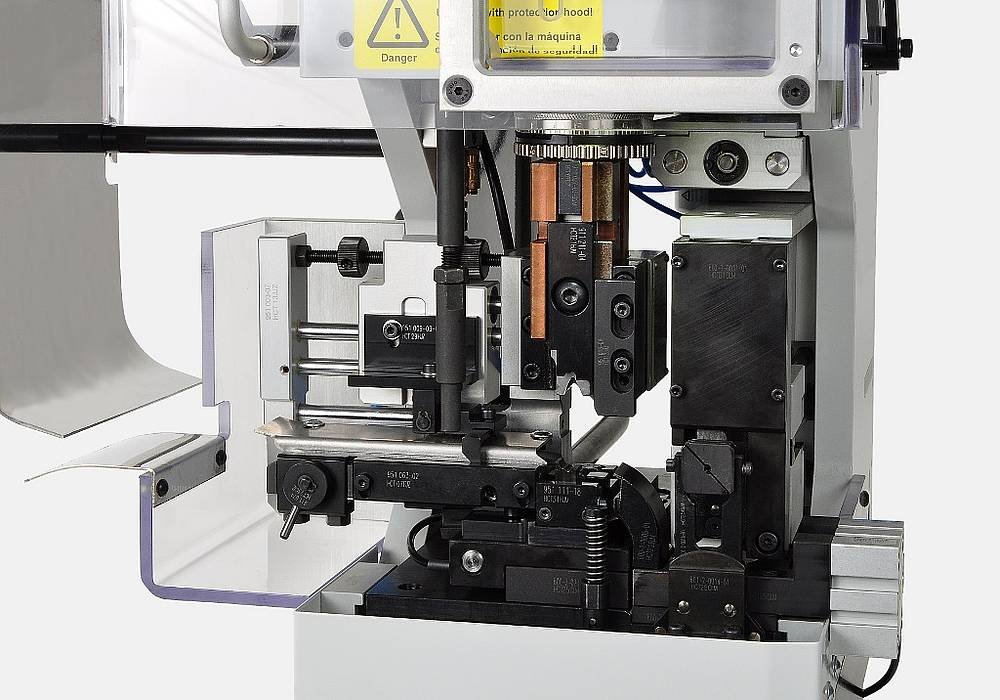

Po odizolování se chycený vodič přesune k aplikátoru pro krimpování.
Díky tomu mohou být použity různé aplikátory od různých výrobců bez úprav.
Rychlá a snadná manipulace pomocí dotykové obrazovky včetně režimu nastavení a zobrazení diagnostiky.
Všechny parametry odizolování, jako je délka, průřez vodičů, hloubka zářezu, korekční délka řezu a přesah vodiče lze snadno nastavit a uložit pomocí dotykové obrazovky a všechna data jsou uložitelná na paměťové kartě SD. Je-li vybaven volitelně dosažitelným integrovaným monitorem pro kontrolu krimpování, lze jeho parametry také uložit do paměti.
Je vhodný pro zpracování kontaktů v pásu v rozmezí od 0,14 mm² do 4,00 mm² a max. tloušťkou materiálu 1 mm. Zahrnuje rameno pro cívku, ochranný kryt.
Standardní vybavení
- PLC
- 3,5 "monochromatická dotyková obrazovka s trichromatickým osvětlením pozadí
- nastavovací nabídka s funkcí rychlého posuvu
- servisní nabídka, chráněné heslem, s funkčním testem
- textové upozornění na poruchu v textu (např. Aktivace nouzového zastavení)
- počitadlo výroby (cíl / skutečné)
- čítač vadných krimpů
- počítadlo servisních intervalů
- numericky řízená odizolovací jednotka poháněná krokovým motorem
- Nastavení různých aplikátorů uložených na kartě SD
- integrovaný systém pro zničení vadného krimpu (systém DCC)
- různé provozní režimy (např. jen krimpování nebo odizolování)
- tlakový regulační ventil se spínacím ventilem, filtrem, manometrem a manuálním odtokem kondenzátu
- pohyblivým ochranným krytem
- deska upínání aplikátoru
- nožní spínač
- rameno cívky
Technické parametry
Název | Hodnota |
---|---|
Napájení | 230 V 50/60 Hz |
Průřez vodičů | 0,14 - 4 mm² |
Zdvih | 41 mm |
Spodní mrtvý bod | 135,78 mm |
Hmotnost | 145 |
